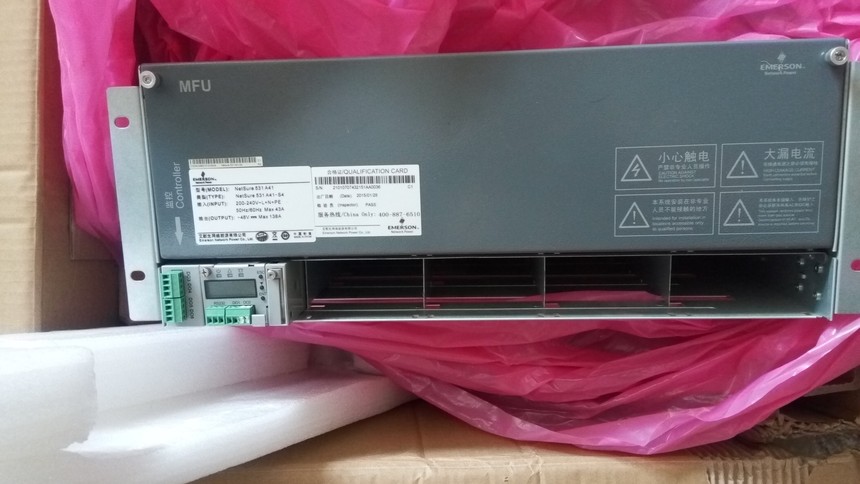

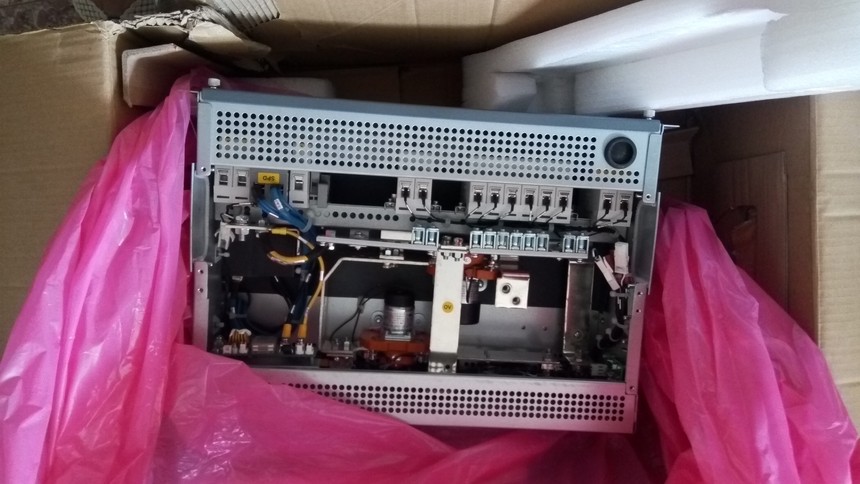

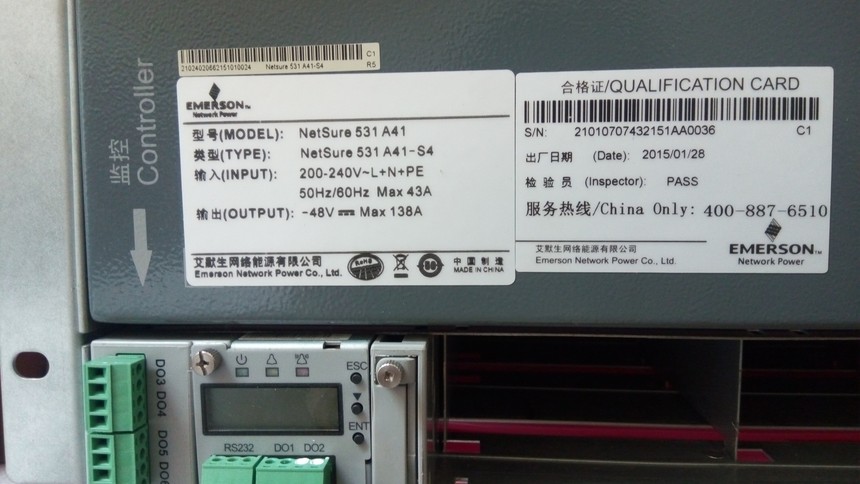

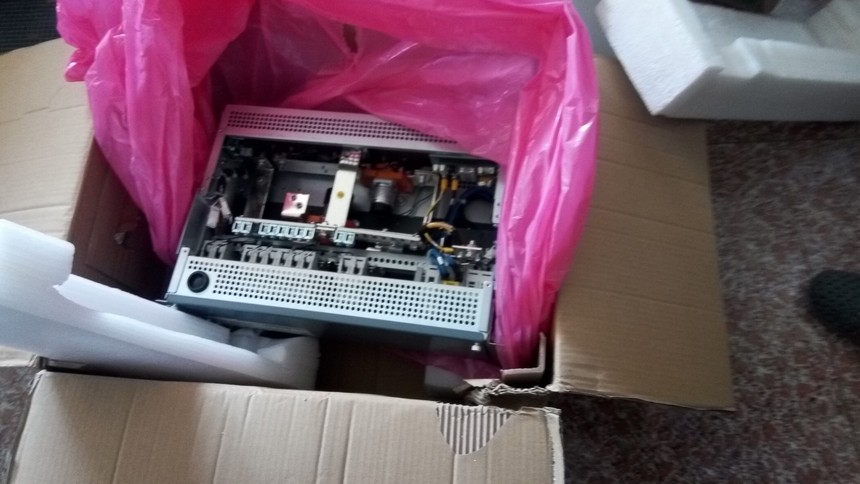

艾默生NetSure531A41-S4嵌入式高频开关电源系统

                   艾默生NetSure531A41-S4嵌入式高频开关电源系统

维谛艾默生嵌入式运算及电源为 Emerson 所属艾默生网络能源的旗下业务，主要产品为嵌入式系统，专为服务 器、存储设备、无线和电信系统的基础结构应用，提供设计、制造，以及销售电源转换和嵌入式板卡解决 方案。公司产品被广泛应用于高端服务器、资料存储设备、路由器、集线器、高速调制解调器、射频放大 系统、基站控制器和收发器等产品中。艾默生嵌入式运算及电源在中国广东中山、罗定及深圳设有生产设 施，并在深圳及南京设立了研发中心，同时为配合总部亚太地区发展策略，在越南太平建立生产基地。

    艾默生嵌入式运算及电源拥有自主的研发生产能力和品牌，是世界最大的电源制造 商之一，公司产品素以技术先进，品质优良而立于世界前列。

我们的愿景：

能够敏锐地预见客户快速变化的商业环境，使本公司成为世界上技术和整体电源解决方案的最佳选择 。

我们的使命：

展示您的热情以获得胜利。

锻炼您的求知精神。

打造诚信之石。

向客户展示您的承诺。

我们的价值理念：

为我们的客户提供有价值的产品。

诚实、诚信和信任。

互相尊重。

有强烈的责任感。

在主管和下属之间建立相互协调认同的纪律关系。

自由和开放式的沟通。

良好的工作环境

维谛安全注意事项  在开始操作之前，请仔细阅读操作指示、注意事项，以减少意外的发生。产品及产品手册中的“小心、注意、警告、危险”事项，并不代表所应遵守的所有安全事项，只作为各种操作安全注意事项的补充。因此，负责艾默生网络能源有限公司产品安装、操作的人员必须经严格培训，掌握系统正确的操作方法及各种安全注意事项后方可进行设备的各项操作。  在进行本公司产品、设备的各项操作时，必须遵守相关行业的安全规范，严格遵守由艾默生网络能源有限公司提供的相关设备注意事项和特殊安全指示。  电气安全   高压

维谛危险  本电源系统运行时部分部件带有高压，直接接触或通过潮湿物体间接接触这些部件，会带来致命的危险。

 维谛  交流电源设备的安装，必须遵守相关行业的安全规范，进行交流设备安装的人员，必须具有高压、交流电等作业资格。  操作时严禁在手腕上佩带手表、手链、手镯、戒指等易导电物体。  发现机柜有水或潮湿时，请立刻关闭电源。在潮湿的环境下操作时，应严格防止水分进入设备。 安装过程中不允许操作的开关和按扭上，必须挂上禁止操作标识牌。

  危险

  维谛高压线路的施工操作，可能导致起火或电击意外。交流电缆的架接、走线经过区域必须遵循所在地的法规和规范。只有具有高压、交流电作业资格的人员才能进行各项高压操作。

工具  警告  在进行高压、交流电各种操作时，必须使用专用工具。

雷雨  危险

  严禁在雷雨天气下进行高压、交流电，及铁塔、桅杆作业。    在雷雨天气下，大气中会产生强电磁场。因此，为避免雷击损坏设备，要及时做好设备的良好接地。  静电

注意

维谛人体产生的静电会损坏电路板上的静电敏感元器件，如大规模集成电路（IC）等。在接触设备，手拿插 板、电路板、IC芯片等前，为防止人体静电损坏敏感元器件，必须佩戴防静电手腕，并将防静电手腕的另一端良好接地。

  短路  危险   严禁操作时将电源系统直流配电正负极短路或将非接地极对地短路。电源设备为恒压直流供电设备，短路将会引起设备烧毁和人身安全危害。    在进行直流带电作业时必须严格检查线缆和接口端子的极性。

维谛  直流配电操作空间紧凑，任何操作之前要注意选好操作空间。 操作时严禁在手腕上佩带手表、手链、手镯、戒指等易导电物体。 操作必须使用绝缘工具。  带电操作时，必须注意手、腕、臂保持紧张状态，防止工具打滑的情况下工具或人体活动幅度太大而出现事故。

维谛电池

危险  进行电池作业之前，必须仔细阅读电池搬运的安全注意事项，以及电池的准确连接方法。    电池的不规范操作会造成危险。操作中必须严格注意、小心防范电池短路或电解液溢出、流失。电解液的溢出会对设备构成潜在性的，会腐蚀金属物体及电路板，造成设备损坏及电路板短路。 电池安装、操作前，为确保安全，应注意如下事项：  1．摘下手腕上的手表、手链、手镯、戒指等含有金属的物体。 2．使用专用绝缘工具。  3．使用眼睛保护装置，并做好预防措施。  4．使用橡胶手套，佩戴好预防电解液溢出的围裙。  5．电池在搬运过程中应始终保持电极正面向上，严禁倒置、倾斜。  电池保护  本电源系统具有电池保护功能。电池保护为当电池电压下降到43.2V（电池保护电压值可设，设置方法见4.7.2  设 置电池参数中设置下电保护参数一节）时电源系统自动切断电池，以避免蓄电池因过放电而影响电池寿命。  本系统出厂设置为启动电池保护，意味着交流长时间停电或设备故障时可能出现电池保护。用户应根据负载重要性选择相对比较重要的负载接到电池保护支路。对于特别重要的负载，则应考虑硬件取消电池保护功能，以确保供电可靠性。  取消电池保护功能的方法为：  1．硬件取消电池保护：将电源系统监控模块J427端子上的信号线拔下，并做好取消电池保护标识。监控模块位置和端子说明见2.4.2  连接信号线

。 维谛 2．软件取消电池保护：将电源系统监控模块电池参数中的“电池保护允许”一项设置为“否”，具体方法见4.7.2  设 置电池参数中设置下电保护参数一节。

注意  启动电池保护的优点为电池电压较低时可以保护电池；缺点为电池电压下降到一定水平即切断电池，使得所有负载，包括重要与非重要的负载断电。  软件取消电池保护的优点为延长重要负载供电时间，缺点为无法保护电池。也不能避免误操作或设备故障导致的非预期的误下电。而硬件取消电池保护则可以避免设备故障与误操作造成的非预期误下电，以最大限度地保证重要负载供电的不中断。
